atid543强●媚薬レズ狂い_久久人人av_男生自慰gay网址_欧美 porn_恨君不似江楼月在线观看_国产社区精品视频_片片在线看免费视频_国产精彩乱子真实视频_av大片网_国产精品人妖在线_成人激情自拍_麻豆国产91_铠甲勇士全52集免费播放_天天干在线视频精品_日韩美女乱婬AAA高清视频_99热门精品一区二区三区无码_国语黄色录像_久热国产精品视频一区二区三区_永久免费看MV网站入口亚洲_www.久久网_一区av在线_美女毛片免费视频_中文精品在线观看_精品色网站_天天操狠狠操网站_91视频在线免费观看_精品成人在线_高清av免费在线观看_亚州一二三_1000部啪啪未满十八勿入

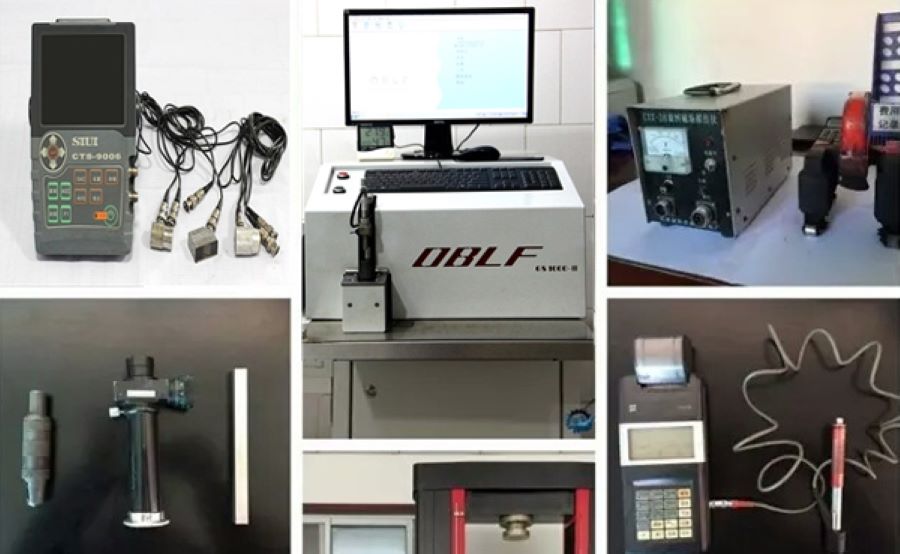

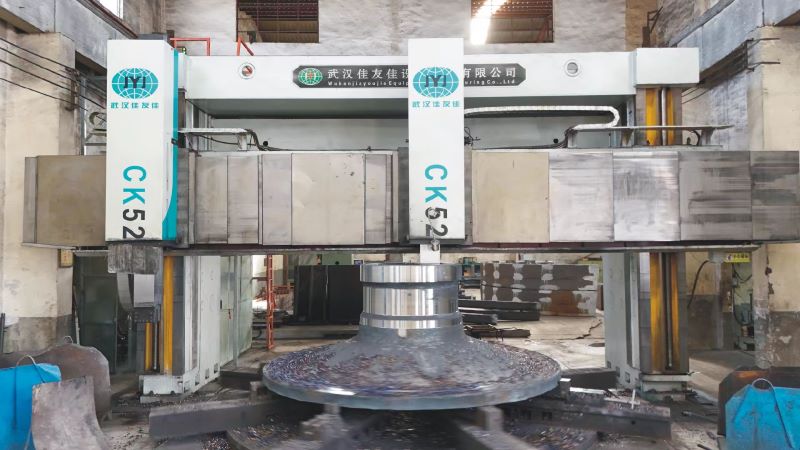

作為一家擁有20年經(jīng)驗(yàn)的大型鑄鋼廠，我們騰飛鑄鋼始終記得將安全放在首位。我們對質(zhì)檢儀器的維修也是一種對安全的保障。6.3米立車10米立車8米滾齒機(jī)騰飛鑄鋼是一家以鑄造及機(jī)加工為一體的制造型企業(yè)，生產(chǎn)大型鑄鋼件年生產(chǎn)能力3.5萬噸。公司擁有2臺25噸電爐，2臺大型天燃?xì)鉄崽幚頎t、模型制作等鑄造設(shè)備，公司還引進(jìn)了德國OBLF公司GS1000直讀光譜儀、機(jī)械性能試驗(yàn)機(jī)，沖擊試驗(yàn)機(jī)、數(shù)字式硬度計(jì)、超聲波探傷儀、多用磁粉探傷儀、拉力試驗(yàn)機(jī)等理化檢測設(shè)施，采用CAE軟件對鑄造過程進(jìn)行數(shù)字模擬澆注，使鑄造工藝水平達(dá)到新的境界；鑄鋼件的精整采用電弧氣刨、拋丸等工藝技術(shù)，使大型鑄鋼件的外觀質(zhì)量得以保證。這些質(zhì)檢儀器都是擁有一定的質(zhì)檢周期的，我們騰飛鑄鋼每隔一定的時(shí)間段就會對質(zhì)檢儀器進(jìn)行檢查，以確保每一個(gè)質(zhì)檢儀器都能夠在確保安全的前提下進(jìn)行運(yùn)作。

作為具備完整生產(chǎn)鏈的大型鑄鋼廠，我們自主運(yùn)營木模制作、拋丸清理、熱處理等全流程車間。我們從木模車間的基礎(chǔ)成型開始把關(guān)。經(jīng)驗(yàn)豐富的師傅根據(jù)圖紙手工制作木質(zhì)模具，為后續(xù)鑄造奠定精準(zhǔn)基礎(chǔ)。鑄造后的毛坯件經(jīng)由拋丸機(jī)處理，清除表面雜質(zhì)并增強(qiáng)結(jié)構(gòu)致密性。熱處理車間通過常規(guī)退火、淬火等工藝改善材料性能，消除鑄造應(yīng)力。所有工序在大型鑄鋼廠廠區(qū)內(nèi)完成，鑄造及加工一站式服務(wù)避免了跨廠運(yùn)輸損耗，尤其適合對工藝連貫性要求較高的訂單。

大型鑄鋼件-（前/后）墻板作為建材行業(yè)的鑄件，一直發(fā)揮著重要的作用，所以大型鑄造廠家在進(jìn)行生產(chǎn)時(shí)需要注意特別多的情況，這樣才能保證在生產(chǎn)時(shí)不出現(xiàn)錯(cuò)誤。熱處理作為一種重要的金屬加工工藝，在提升鑄鋼件墻板耐久性方面發(fā)揮著關(guān)鍵作用。在鑄造完成后，大型鑄鋼件-墻板內(nèi)部往往存在組織不均勻、應(yīng)力集中等問題。通過熱處理，可有效改善這些狀況。首先，進(jìn)行退火處理，將鑄鋼件加熱到適當(dāng)溫度并保溫一段時(shí)間，隨后緩慢冷卻。這一過程能使金屬內(nèi)部組織均勻化，消除鑄造應(yīng)力，降低硬度，提高塑性和韌性，為后續(xù)加工和使用奠定良好基礎(chǔ)。若要進(jìn)一步提升鑄鋼件-墻板的強(qiáng)度和硬度，淬火處理是重要手段。將鑄鋼件加熱到臨界溫度以上，保溫后快速冷卻，使其獲得馬氏體組織，顯著提高硬度和強(qiáng)度。但淬火后會產(chǎn)生較大的內(nèi)應(yīng)力，此時(shí)需及時(shí)進(jìn)行回火處理?；鼗鹗前汛慊鸷蟮蔫T鋼件重新加熱到低于臨界溫度的某一溫度，保溫后冷卻。通過合理控制回火溫度和時(shí)間，能消除淬火應(yīng)力，穩(wěn)定組織，在保持一定強(qiáng)度和硬度的同時(shí)，提高韌性，使墻板具備良好的綜合力學(xué)性能。此外，針對不同使用環(huán)境和性能要求，大型鑄鋼件鑄造廠家還可采用正火、調(diào)質(zhì)等熱處理工藝。在實(shí)際生產(chǎn)中，要根據(jù)鑄鋼件墻板的材質(zhì)、尺寸、形狀以及使用條件，制定科學(xué)合理的熱處理工藝方案，并嚴(yán)格控制加熱溫度、保溫時(shí)間和冷卻速度等參數(shù)，以確保熱處理效果，從而有效提升大型鑄鋼件墻板的耐久性。

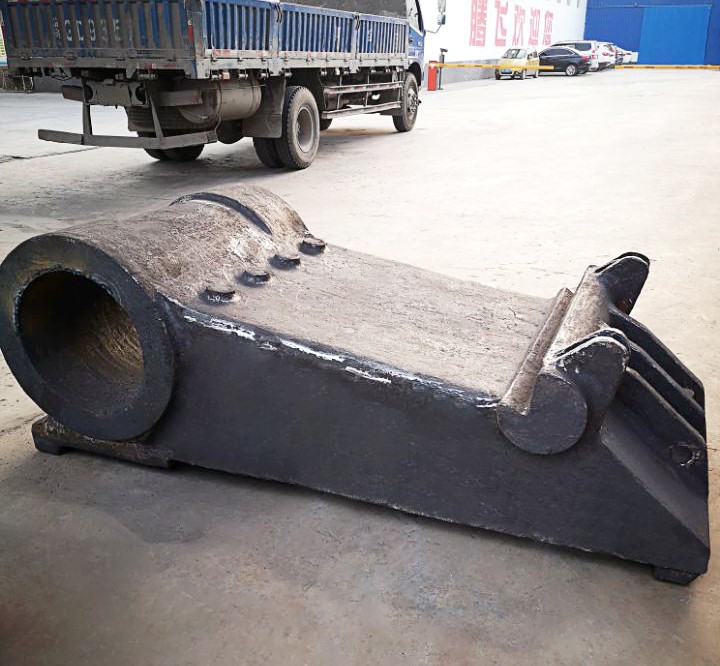

在礦山破碎機(jī)中，大型鑄鋼件-動顎體是核心部件，一旦出現(xiàn)內(nèi)部缺陷，可能引發(fā)斷軸、爆裂等災(zāi)難性事故。超聲波探傷和磁粉探傷是大型鑄造加工廠家常用的發(fā)現(xiàn)動顎內(nèi)部缺陷的有效無損檢測方法。超聲波探傷如同給設(shè)備做“透視”，通過聲波精準(zhǔn)洞察設(shè)備內(nèi)部狀況。其原理多樣，如脈沖反射法可用于檢測動顎厚度，相控陣技術(shù)能大幅提升檢測效率，TOFD衍射法對大型鑄鋼件-動顎體焊縫檢測精度極高。在檢測前，需根據(jù)動顎的材質(zhì)、形狀和可能存在的缺陷類型，選擇合適的探頭、頻率和檢測參數(shù)。檢測時(shí)，將探頭均勻地涂抹耦合劑后，在動顎表面進(jìn)行掃描，觀察超聲波回波信號。若出現(xiàn)反射波幅高、波形異常等情況，可能存在氣孔、夾渣、未焊透等缺陷。磁粉探傷適用于檢測動顎表面及近表面缺陷，尤其是鐵磁性材料。檢測前，對動顎表面進(jìn)行預(yù)處理，去除油脂、鐵銹等雜質(zhì)，使其表面干燥。然后選擇適當(dāng)?shù)拇呕椒ê痛呕娏髦?，對動顎進(jìn)行磁化操作。接著施加磁粉，可采用干式或濕式噴灑方式。在光線明亮的地方觀察磁痕，若出現(xiàn)磁粉堆積，則表明動顎表面或近表面存在裂紋、折疊等缺陷。在大型鑄造加工廠家實(shí)際應(yīng)用中，可將超聲波探傷和磁粉探傷相結(jié)合，充分發(fā)揮兩者的優(yōu)勢，提高缺陷的檢出率。同時(shí)，大型鑄造加工廠家的檢測人員應(yīng)具備豐富的經(jīng)驗(yàn)和專業(yè)知識，嚴(yán)格按照檢測標(biāo)準(zhǔn)和規(guī)范進(jìn)行操作，確保檢測結(jié)果的準(zhǔn)確性和可靠性，及時(shí)發(fā)現(xiàn)動顎的內(nèi)部缺陷，避免事故的發(fā)生。

大型鑄造廠家-騰飛鑄鋼始建于2006年，經(jīng)營時(shí)間有將近二十年之久，擁有員工300余人，其中技術(shù)人員30人，高 級工程師6人等，擁有德國進(jìn)口直讀光譜儀等理化檢驗(yàn)實(shí)驗(yàn)室，硬度儀、超聲波、磁粉探傷儀等質(zhì)檢設(shè)備及技術(shù)過硬的質(zhì)檢人員。探傷級別我們可以達(dá)到二級、三級，甚至一級的標(biāo)準(zhǔn)。并且我們采用CAE軟件對鑄造過程進(jìn)行數(shù)字模擬澆注，使鑄造工藝水平達(dá)到新的境界；鑄鋼件的精整采用拋丸等工藝技術(shù)，使鑄鋼件的外觀質(zhì)量得以保證。我們對于質(zhì)量的追求就只有一個(gè)目標(biāo)，那就是精益求精。

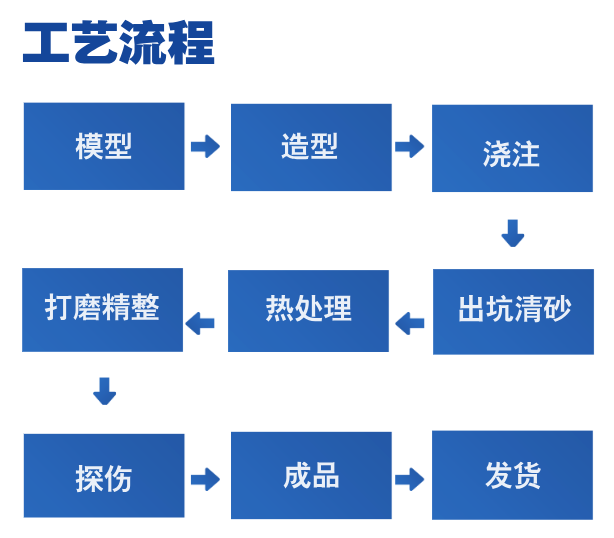

騰飛鑄鋼深知工期是一個(gè)企業(yè)能夠長期立足的本源，是信譽(yù)和實(shí)力的體現(xiàn)。為此針對客戶提出的關(guān)于工期的問題，我們作出回應(yīng)，并從多方面制定了方案，為客戶爭取時(shí)間，為我們爭取“能量”。大型鑄鋼件的生產(chǎn)涉及模具、造型、澆注、熱處理、機(jī)加工等多道工序，盲目的壓縮工期可能埋下質(zhì)量隱患。我們騰飛鑄鋼在避免減少工序的情況下，構(gòu)建了一套嚴(yán)謹(jǐn)?shù)墓に嚵鞒?，從原材料采購、生產(chǎn)排程到質(zhì)量檢測，每一環(huán)節(jié)均實(shí)施精細(xì)化管理，確保流程無縫銜接。

鑄造碳鋼作為工業(yè)領(lǐng)域應(yīng)用廣泛的基礎(chǔ)材料之一，其性能主要取決于化學(xué)成分的合理配比，其中碳（C）、錳（Mn）、硅（Si）三種元素對鋼的組織和力學(xué)性能起著關(guān)鍵作用。碳是決定鋼的強(qiáng)度和硬度的核心元素，其含量直接影響鋼的相變行為和組織。在鑄造過程中，碳含量的控制尤為關(guān)鍵，過高易導(dǎo)致鑄造缺陷，如縮孔和熱裂，因此需結(jié)合鑄造工藝優(yōu)化碳當(dāng)量，以保證鑄件的綜合性能。錳在鑄造碳鋼中主要起到固溶強(qiáng)化和脫氧的作用，同時(shí)能抑制硫的有害影響。作為奧氏體穩(wěn)定元素，錳可提高鋼的淬透性，使鑄件在熱處理后獲得更均勻的組織和更高的強(qiáng)度。同時(shí)，硅能強(qiáng)化鐵素體，提高鋼的強(qiáng)度和硬度，但過量硅含量（>0.6%）可能降低塑性和沖擊韌性，因此在保證脫氧效果的前提下需合理控制其含量。在實(shí)際生產(chǎn)中，C、Mn、Si三元素的協(xié)同作用對鑄造碳鋼的性能影響深遠(yuǎn)。合理的成分設(shè)計(jì)不僅能優(yōu)化鑄件的鑄造性能，減少缺陷，還能通過后續(xù)熱處理調(diào)整組織，滿足不同工況下的力學(xué)性能要求。例如，適當(dāng)提高錳含量可彌補(bǔ)低碳鋼的強(qiáng)度不足，而硅的加入則能細(xì)化晶粒，提高材料的耐疲勞性能。因此，在鑄造碳鋼的開發(fā)和優(yōu)化過程中，必須綜合考慮三元素的相互作用，結(jié)合鑄造工藝和熱處理制度，才能生產(chǎn)出高性能、高可靠性的鑄鋼件，滿足現(xiàn)代工業(yè)的多樣化需求。

大型鑄鋼件在生產(chǎn)過程中步驟非常之多，并且每一個(gè)環(huán)節(jié)都非常的重要。但是應(yīng)該如何去確保大型鑄鋼件在生產(chǎn)過程中的環(huán)節(jié)不出錯(cuò)吶？今天就讓我來帶另大家看一看我們騰飛鑄鋼底氣。1.嚴(yán)格選材與工藝控制采用優(yōu)質(zhì)鋼材及輔料，從源頭保障材料性能；結(jié)合先進(jìn)冶煉與鑄造工藝，確保成分均勻、無缺陷。2.精密檢測與技術(shù)保障配備光譜分析、超聲波探傷等設(shè)備，全程監(jiān)控鑄件尺寸、強(qiáng)度及內(nèi)部結(jié)構(gòu)，杜絕氣孔、裂紋等問題。3.標(biāo)準(zhǔn)化生產(chǎn)體系執(zhí)行ISO質(zhì)量管理體系，每道工序均按規(guī)范操作，并通過全程可追溯系統(tǒng)實(shí)現(xiàn)質(zhì)量責(zé)任到人。4.持續(xù)創(chuàng)新與經(jīng)驗(yàn)沉淀依托技術(shù)團(tuán)隊(duì)，不斷優(yōu)化工藝，同時(shí)積累行業(yè)數(shù)據(jù)，針對不同應(yīng)用場景定制解決方案。

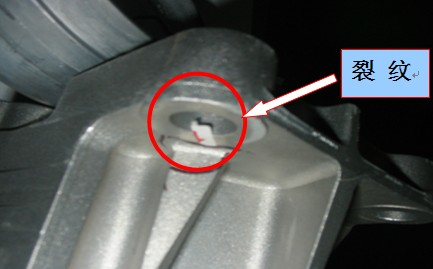

熱裂紋的形成主要源于凝固過程中的收縮應(yīng)力。在大型鑄鋼廠的實(shí)際生產(chǎn)中，若鑄件結(jié)構(gòu)設(shè)計(jì)不合理，如壁厚差異過大或存在尖銳轉(zhuǎn)角，會導(dǎo)致局部冷卻速度不均，產(chǎn)生較大的熱應(yīng)力。此外，澆注系統(tǒng)設(shè)計(jì)不當(dāng)也可能加劇這一問題，例如冒口補(bǔ)縮不足或冷鐵布置不合理，使得鑄件在凝固時(shí)無法自由收縮，后在薄弱區(qū)域形成裂紋。金屬液的冶金質(zhì)量同樣關(guān)鍵，若熔煉過程中脫氧不充分或雜質(zhì)含量過高，會降低材料的高溫強(qiáng)度，使鑄件在凝固階段更易開裂。為有效防治熱裂紋，大型鑄鋼廠需采取綜合措施。首先，優(yōu)化鑄件結(jié)構(gòu)設(shè)計(jì)，避免壁厚突變，采用圓角過渡以減少應(yīng)力集中。其次，科學(xué)設(shè)計(jì)澆冒系統(tǒng)，確保順序凝固，并通過合理設(shè)置冷鐵和保溫措施調(diào)節(jié)冷卻速度。在冶金控制方面，需嚴(yán)格把控熔煉工藝，降低硫、磷等有害元素含量，并通過孕育處理細(xì)化晶粒，提升材料抗裂性。此外，選用退讓性良好的型砂材料，避免因砂型阻力過大而阻礙鑄件收縮。通過系統(tǒng)化的工藝管控和技術(shù)創(chuàng)新，大型鑄鋼廠能夠顯著降低熱裂紋風(fēng)險(xiǎn)，生產(chǎn)出高性能的鑄鋼件。大型鑄鋼廠-騰飛鑄鋼深耕在鑄鋼件領(lǐng)域二十余載，研究難題，發(fā)現(xiàn)問題，致力于為客戶提供優(yōu)質(zhì)鑄鋼件。

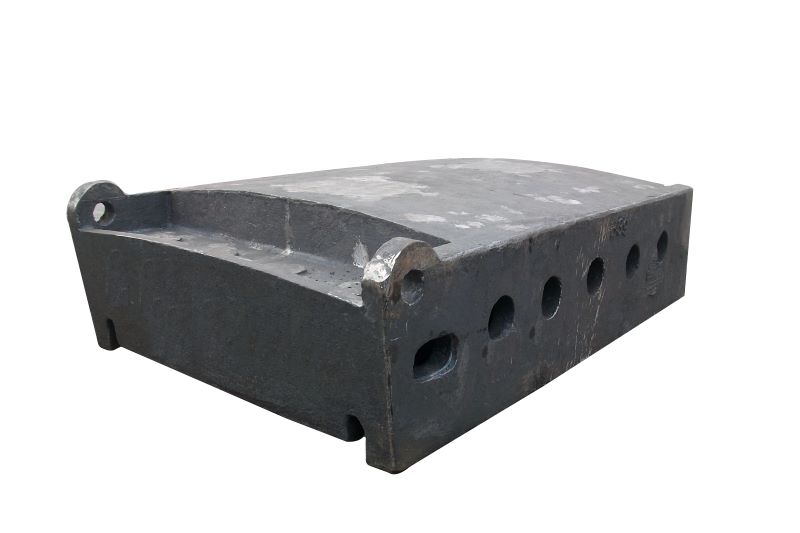

在重型機(jī)械、橋梁工程和風(fēng)電設(shè)備等領(lǐng)域，大型鑄鋼件-支座板作為核心承力部件，其性能直接關(guān)系到整體結(jié)構(gòu)的安全性與耐久性。大型鑄造廠家-騰飛鑄鋼憑借二十余年的大型鑄件生產(chǎn)經(jīng)驗(yàn)，深入剖析支座板從材料選型到熱處理的全流程工藝關(guān)鍵點(diǎn)，確保每一件產(chǎn)品均達(dá)到高標(biāo)準(zhǔn)要求。1.材料選型是工藝的起點(diǎn)。大型鑄鋼件-支座板需具備高強(qiáng)度、高韌性和優(yōu)異的抗疲勞性能，因此通常選用低合金鋼（如ZG270-500、ZG20Mn等），并通過嚴(yán)格的化學(xué)成分控制（如碳當(dāng)量CE≤0.45%）來優(yōu)化可焊性與鑄造性能。大型鑄造廠家-騰飛鑄鋼采用光譜分析儀實(shí)時(shí)監(jiān)測鋼液成分，確保材料符合設(shè)計(jì)要求。2.鑄造工藝的核心在于溫度與補(bǔ)縮控制。澆注溫度需穩(wěn)定在1520~1550℃之間，過高易導(dǎo)致縮孔，過低則影響流動性。針對支座板厚大部位，采用階梯式澆注系統(tǒng)配合保溫冒口設(shè)計(jì)，確保鋼液順序凝固，避免縮松缺陷。同時(shí)，冷鐵的合理布置可細(xì)化晶粒，提升力學(xué)性能。3.熱處理是決定性能的關(guān)鍵環(huán)節(jié)。正火+回火（QT工藝）是支座板的常用熱處理方法，通過精準(zhǔn)控制加熱溫度（890~920℃）和冷卻速率，消除鑄造應(yīng)力并優(yōu)化組織均勻性。大型鑄造廠家-騰飛鑄鋼依托智能化熱處理爐，實(shí)現(xiàn)溫度曲線自動跟蹤，確保批次穩(wěn)定性。4.質(zhì)量驗(yàn)證貫穿全程。從超聲波探傷（UT）到力學(xué)性能測試，每一件大型鑄鋼件-支座板均需通過嚴(yán)格檢測。以某海上風(fēng)電項(xiàng)目為例，騰飛鑄鋼通過優(yōu)化工藝，使支座板低溫沖擊功提升25%，客戶驗(yàn)收合格率達(dá)100%。

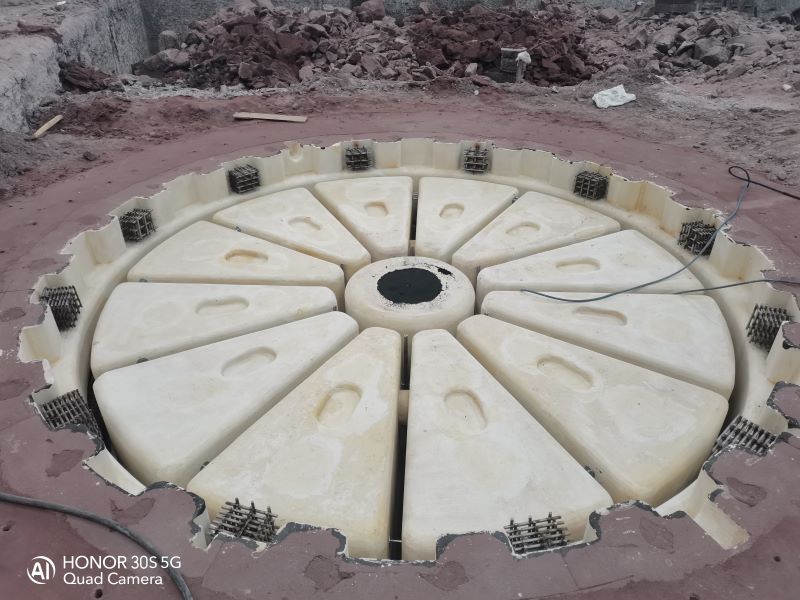

什么是鑄造？鑄造是熔煉金屬，制造鑄型，并將熔煉金屬澆入鑄型，凝固后獲得具有一定形狀、尺寸和性能金屬零件毛胚的成型方法。據(jù)統(tǒng)計(jì)全部鑄鋼件產(chǎn)量中，60%-70%的鑄件是用砂型生產(chǎn)的。其中有70%左右是用粘土砂型生產(chǎn)，大型鑄造加工廠家-騰飛鑄鋼作為一家專業(yè)來圖定制1噸以上大型鑄鋼件的廠家，采用的是水玻璃砂型來進(jìn)行生產(chǎn)。雖然成本高，但是生產(chǎn)出來的鑄件，尺度精確，表面光潔。但是在鑄件生產(chǎn)過程中，我們發(fā)現(xiàn)了一個(gè)問題——砂眼缺陷。經(jīng)過調(diào)查與研究，我們發(fā)現(xiàn)砂眼表現(xiàn)為鑄件表面或內(nèi)部嵌有砂粒，別小看這個(gè)砂粒，一方面它會影響到鑄件產(chǎn)品的強(qiáng)度和外觀，嚴(yán)重時(shí)會直接導(dǎo)致鑄件報(bào)廢。此外，砂眼還分為表面砂眼和內(nèi)部砂眼，前者較易檢測，后者則可能隱藏在鑄件內(nèi)部，成為潛在的質(zhì)量隱患。這對于許多大型鑄造加工廠家來說是一件棘手的事情。經(jīng)過大型鑄造加工廠家-騰飛鑄鋼多年的經(jīng)驗(yàn)總結(jié)，發(fā)現(xiàn)砂眼的產(chǎn)生主要是有以下幾個(gè)方面：1.砂眼的產(chǎn)生首先與型砂質(zhì)量密切相關(guān)。型砂強(qiáng)度不足，在澆注過程中容易被金屬液沖刷掉砂粒，形成砂眼；型砂的耐火度不夠，在高溫金屬液的作用下，型砂表面會發(fā)生軟化、脫落，產(chǎn)生砂眼。這是一個(gè)很常見的問題。2.在造型操作方面，造型操作有問題對砂眼缺陷有著直接影響。造型時(shí)砂箱未緊實(shí)，或緊實(shí)度不均勻，在澆注過程中砂型容易局部損壞，導(dǎo)致砂粒進(jìn)入鑄件；合箱時(shí)，砂箱之間的密封不好，會使砂粒掉入型腔。3.砂芯的質(zhì)量和工藝管理也是影響砂眼的關(guān)鍵因素。砂芯的強(qiáng)度不足，在吊運(yùn)、裝配過程中容易損壞，產(chǎn)生砂粒；砂芯的排氣不暢，會使砂芯在澆注過程中受到氣體的壓力而破裂，導(dǎo)致砂粒進(jìn)入鑄件。要徹底解決砂眼問題，大型鑄造加工廠家必須從型砂質(zhì)量控制、造型工藝優(yōu)化以及砂芯性能提升三方面協(xié)同改進(jìn)。通過提高型砂的質(zhì)量，選擇合適的粘結(jié)劑和添加劑，提高型砂的強(qiáng)度和耐火度。加強(qiáng)造型操作的控制，確保砂箱緊實(shí)度均勻，合箱時(shí)密封良好。提高砂芯的質(zhì)量，合理設(shè)計(jì)砂芯的結(jié)構(gòu)，增加砂芯的強(qiáng)度和排氣能力；在吊運(yùn)、裝配砂芯時(shí)，要小心操作，避免砂芯損壞。在生產(chǎn)大型鑄鋼件的時(shí)候大型鑄造加工廠能夠做到這幾點(diǎn)，那么出現(xiàn)砂眼的概率會大幅度降低，就能夠更有把握的確保產(chǎn)品的質(zhì)量。

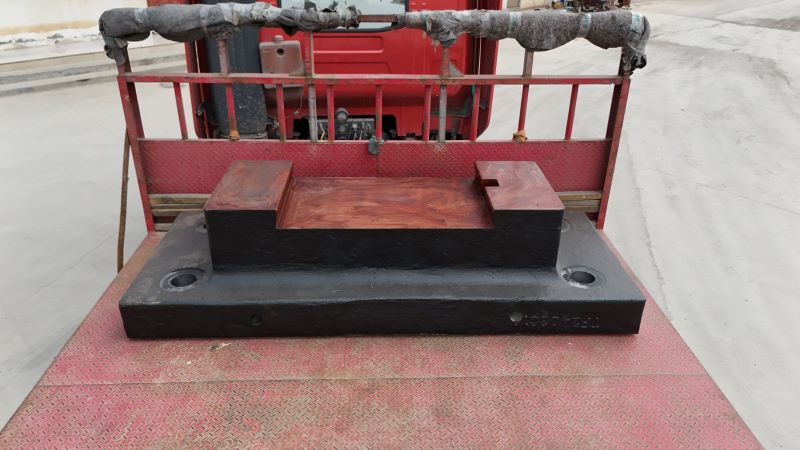

大型鑄鋼件-砧座作為鍛造和沖壓作業(yè)中的重要工具，需要具備較高的強(qiáng)度和耐用性。然而，在大型鑄造加工廠家鑄造過程中，如果工藝控制不當(dāng)，容易出現(xiàn)開裂問題，影響產(chǎn)品質(zhì)量和使用壽命。那么，大型鑄造加工廠家應(yīng)如何有效避免砧座在鑄造過程中開裂呢？大型鑄造加工廠家在材料的選擇時(shí)要格外注意。優(yōu)質(zhì)的鑄鋼材料能夠提高大型鑄鋼件-砧座的抗裂性能，因此大型鑄造加工廠在生產(chǎn)時(shí)應(yīng)選用合適的鋼種，并嚴(yán)格控制化學(xué)成分，避免有害元素含量過高。其次，鑄造工藝的優(yōu)化也是關(guān)鍵。澆注溫度不宜過高或過低，溫度過高可能導(dǎo)致收縮應(yīng)力增大，而溫度過低則會影響金屬液的流動性，增加內(nèi)部缺陷的風(fēng)險(xiǎn)。合理的澆注系統(tǒng)設(shè)計(jì)能夠減少金屬液在凝固過程中的應(yīng)力集中，從而降低開裂的可能性。冷卻速度的控制也不容忽視。過快冷卻會導(dǎo)致砧座內(nèi)部產(chǎn)生較大的熱應(yīng)力，容易形成裂紋，因此可以采用適當(dāng)?shù)睦鋮s方式，如控制冷卻介質(zhì)或采用緩冷工藝。同時(shí)，合理的退火熱處理能夠有效消除鑄件內(nèi)部的殘余應(yīng)力，提高砧座的韌性和抗裂性能。嚴(yán)格的質(zhì)量檢測是確保砧座不開裂的重要保障。通過超聲波探傷、磁粉檢測等方法，可以及時(shí)發(fā)現(xiàn)鑄件內(nèi)部的缺陷，并在后續(xù)加工中予以修正，確保成品質(zhì)量穩(wěn)定可靠。
