atid543强●媚薬レズ狂い_久久人人av_男生自慰gay网址_欧美 porn_恨君不似江楼月在线观看_国产社区精品视频_片片在线看免费视频_国产精彩乱子真实视频_av大片网_国产精品人妖在线_成人激情自拍_麻豆国产91_铠甲勇士全52集免费播放_天天干在线视频精品_日韩美女乱婬AAA高清视频_99热门精品一区二区三区无码_国语黄色录像_久热国产精品视频一区二区三区_永久免费看MV网站入口亚洲_www.久久网_一区av在线_美女毛片免费视频_中文精品在线观看_精品色网站_天天操狠狠操网站_91视频在线免费观看_精品成人在线_高清av免费在线观看_亚州一二三_1000部啪啪未满十八勿入

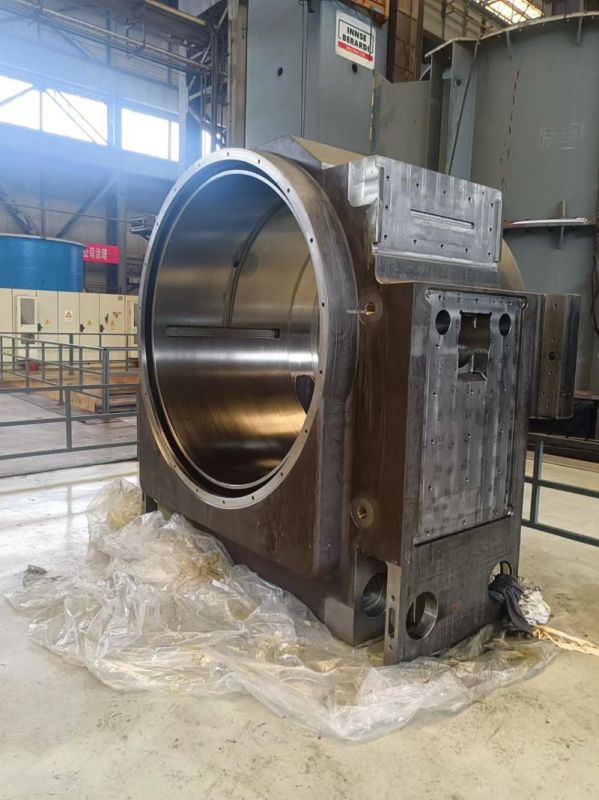

大型鑄鋼件-軸承座是作為一個常用且作用巨大部件而存在的，它一直發(fā)揮著巨大的作用。然而在鑄造過程中常會有缺陷出現(xiàn)，氣孔和砂眼缺陷是鑄造過程中的常見問題，我們騰飛鑄鋼作為一家大型鑄鋼廠采取了以下措施進行了控制：大型鑄鋼廠應嚴格控制鋼水純凈度，采用精煉技術降低氣體含量，避免因氫氣、氮氣滯留形成氣孔。同時，確保澆注溫度適中，減少液態(tài)金屬收縮缺陷。選用高耐火度、低發(fā)氣性的造型材料，加強型砂透氣性，防止砂型在高溫下產(chǎn)生氣體形成氣孔。此外，需保證砂型緊實度均勻，避免局部松散導致砂眼。采用底注式或階梯式澆注，減少金屬液湍流，降低卷氣風險。大型鑄鋼件可通過設置排氣孔和冒口，促進氣體和雜質排出。通過無損檢測技術（如超聲波或X射線）對軸承座鑄件進行缺陷篩查，及時發(fā)現(xiàn)并返修問題產(chǎn)品，確保出廠質量達標。綜上所述，大型鑄鋼廠需從工藝、材料和檢測等多方面入手，才能有效減少軸承座鑄件的氣孔和砂眼缺陷，提升鑄件成品率與可靠性。

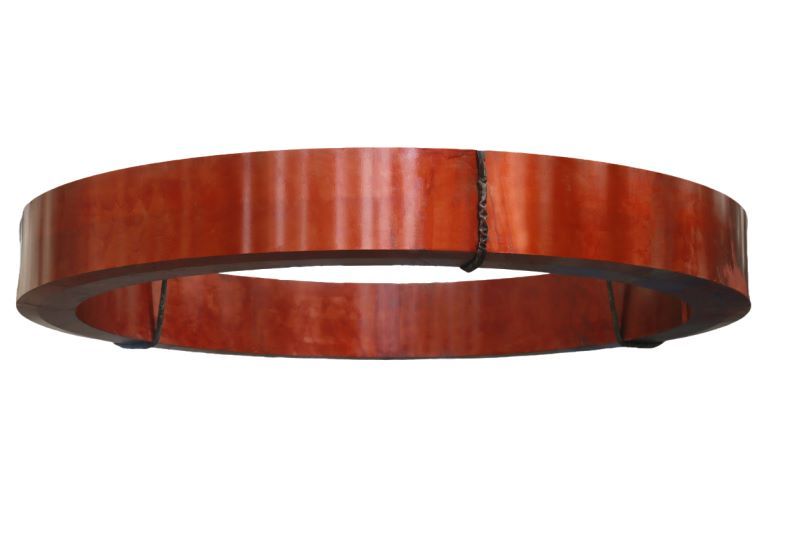

在大型鑄造廠-騰飛鑄鋼的生產(chǎn)實踐中，其鑄造質量直接影響設備運行穩(wěn)定性與使用壽命。為減少鑄造缺陷，需從多方面優(yōu)化工藝。在材料準備環(huán)節(jié)，大型鑄造廠-騰飛鑄鋼嚴格把控鋼材原料質量，選用純凈度高、成分均勻的優(yōu)質鋼材，從源頭降低雜質與偏析風險。設計合理的澆注系統(tǒng)是關鍵，通過模擬分析優(yōu)化澆道形狀、尺寸與布局，確保鋼水平穩(wěn)、快速充型，避免卷氣與夾渣。在鑄造過程中，精確控制溫度至關重要。采用先進的測溫設備，實時監(jiān)測鋼水溫度與模具溫度，確保澆注溫度在范圍內(nèi)，防止因溫度過高導致的晶粒粗大或溫度過低產(chǎn)生的澆不足等問題。同時，優(yōu)化冷卻工藝，根據(jù)輪帶結構特點制定差異化冷卻方案，控制冷卻速度與方向，減少熱應力與裂紋傾向。此外，加強過程監(jiān)控與檢測，大型鑄造廠-騰飛鑄鋼運用無損檢測技術對鑄造件進行“體檢”，及時發(fā)現(xiàn)并處理潛在缺陷。對操作人員進行系統(tǒng)培訓，提升技能水平與質量意識，確保每一道工序嚴格遵循標準執(zhí)行。通過以上維度優(yōu)化措施，大型鑄造廠-騰飛鑄鋼可有效減少輪帶鑄造缺陷，提升產(chǎn)品質量與生產(chǎn)效率，增強市場競爭力，為企業(yè)的長遠發(fā)展奠定堅實基礎。

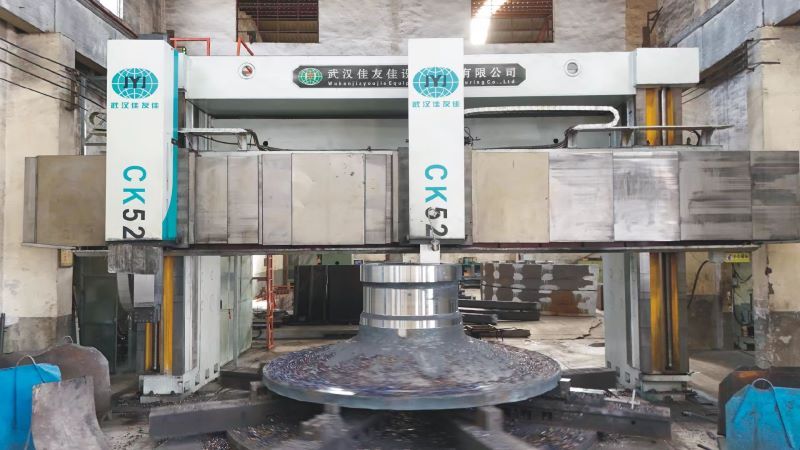

作為一家擁有20年經(jīng)驗的大型鑄鋼廠，我們騰飛鑄鋼始終記得將安全放在首位。我們對質檢儀器的維修也是一種對安全的保障。6.3米立車10米立車8米滾齒機騰飛鑄鋼是一家以鑄造及機加工為一體的制造型企業(yè)，生產(chǎn)大型鑄鋼件年生產(chǎn)能力3.5萬噸。公司擁有2臺25噸電爐，2臺大型天燃氣熱處理爐、模型制作等鑄造設備，公司還引進了德國OBLF公司GS1000直讀光譜儀、機械性能試驗機，沖擊試驗機、數(shù)字式硬度計、超聲波探傷儀、多用磁粉探傷儀、拉力試驗機等理化檢測設施，采用CAE軟件對鑄造過程進行數(shù)字模擬澆注，使鑄造工藝水平達到新的境界；鑄鋼件的精整采用電弧氣刨、拋丸等工藝技術，使大型鑄鋼件的外觀質量得以保證。這些質檢儀器都是擁有一定的質檢周期的，我們騰飛鑄鋼每隔一定的時間段就會對質檢儀器進行檢查，以確保每一個質檢儀器都能夠在確保安全的前提下進行運作。

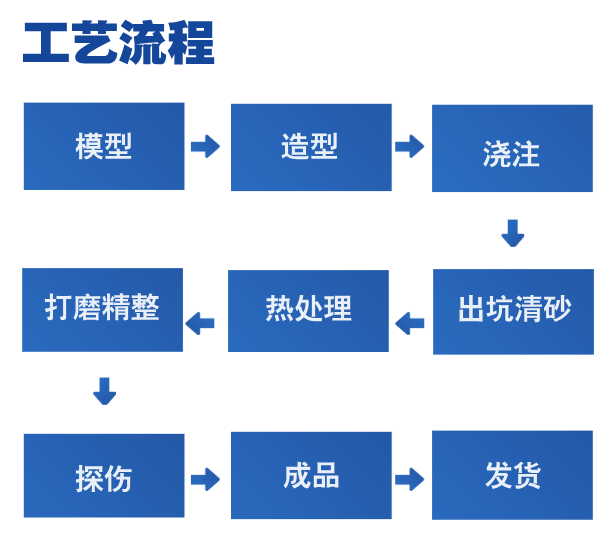

作為具備完整生產(chǎn)鏈的大型鑄鋼廠，我們自主運營木模制作、拋丸清理、熱處理等全流程車間。我們從木模車間的基礎成型開始把關。經(jīng)驗豐富的師傅根據(jù)圖紙手工制作木質模具，為后續(xù)鑄造奠定精準基礎。鑄造后的毛坯件經(jīng)由拋丸機處理，清除表面雜質并增強結構致密性。熱處理車間通過常規(guī)退火、淬火等工藝改善材料性能，消除鑄造應力。所有工序在大型鑄鋼廠廠區(qū)內(nèi)完成，鑄造及加工一站式服務避免了跨廠運輸損耗，尤其適合對工藝連貫性要求較高的訂單。

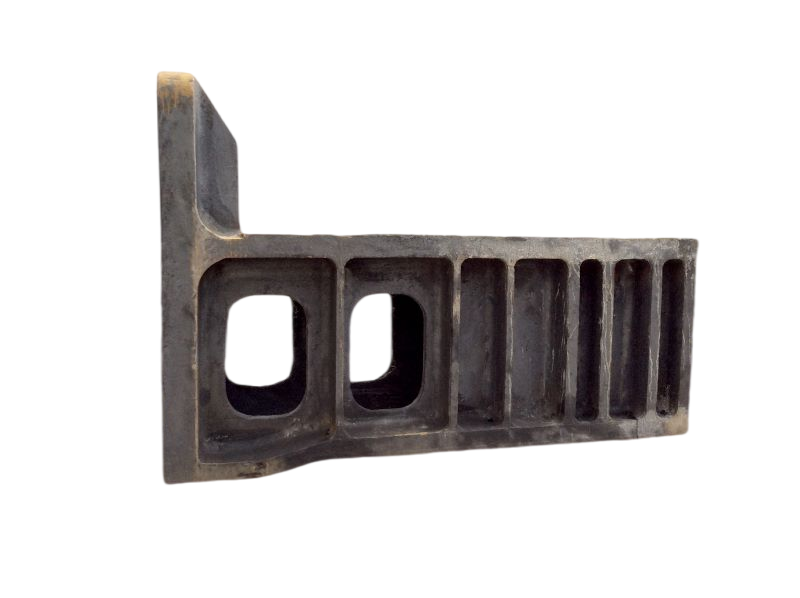

大型鑄鋼件-（前/后）墻板作為建材行業(yè)的鑄件，一直發(fā)揮著重要的作用，所以大型鑄造廠家在進行生產(chǎn)時需要注意特別多的情況，這樣才能保證在生產(chǎn)時不出現(xiàn)錯誤。熱處理作為一種重要的金屬加工工藝，在提升鑄鋼件墻板耐久性方面發(fā)揮著關鍵作用。在鑄造完成后，大型鑄鋼件-墻板內(nèi)部往往存在組織不均勻、應力集中等問題。通過熱處理，可有效改善這些狀況。首先，進行退火處理，將鑄鋼件加熱到適當溫度并保溫一段時間，隨后緩慢冷卻。這一過程能使金屬內(nèi)部組織均勻化，消除鑄造應力，降低硬度，提高塑性和韌性，為后續(xù)加工和使用奠定良好基礎。若要進一步提升鑄鋼件-墻板的強度和硬度，淬火處理是重要手段。將鑄鋼件加熱到臨界溫度以上，保溫后快速冷卻，使其獲得馬氏體組織，顯著提高硬度和強度。但淬火后會產(chǎn)生較大的內(nèi)應力，此時需及時進行回火處理?；鼗鹗前汛慊鸷蟮蔫T鋼件重新加熱到低于臨界溫度的某一溫度，保溫后冷卻。通過合理控制回火溫度和時間，能消除淬火應力，穩(wěn)定組織，在保持一定強度和硬度的同時，提高韌性，使墻板具備良好的綜合力學性能。此外，針對不同使用環(huán)境和性能要求，大型鑄鋼件鑄造廠家還可采用正火、調質等熱處理工藝。在實際生產(chǎn)中，要根據(jù)鑄鋼件墻板的材質、尺寸、形狀以及使用條件，制定科學合理的熱處理工藝方案，并嚴格控制加熱溫度、保溫時間和冷卻速度等參數(shù)，以確保熱處理效果，從而有效提升大型鑄鋼件墻板的耐久性。

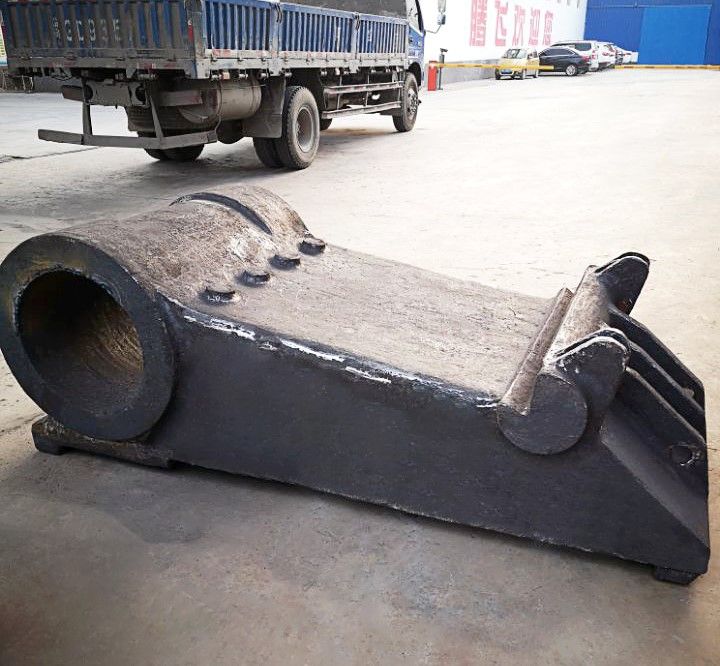

在礦山破碎機中，大型鑄鋼件-動顎體是核心部件，一旦出現(xiàn)內(nèi)部缺陷，可能引發(fā)斷軸、爆裂等災難性事故。超聲波探傷和磁粉探傷是大型鑄造加工廠家常用的發(fā)現(xiàn)動顎內(nèi)部缺陷的有效無損檢測方法。超聲波探傷如同給設備做“透視”，通過聲波精準洞察設備內(nèi)部狀況。其原理多樣，如脈沖反射法可用于檢測動顎厚度，相控陣技術能大幅提升檢測效率，TOFD衍射法對大型鑄鋼件-動顎體焊縫檢測精度極高。在檢測前，需根據(jù)動顎的材質、形狀和可能存在的缺陷類型，選擇合適的探頭、頻率和檢測參數(shù)。檢測時，將探頭均勻地涂抹耦合劑后，在動顎表面進行掃描，觀察超聲波回波信號。若出現(xiàn)反射波幅高、波形異常等情況，可能存在氣孔、夾渣、未焊透等缺陷。磁粉探傷適用于檢測動顎表面及近表面缺陷，尤其是鐵磁性材料。檢測前，對動顎表面進行預處理，去除油脂、鐵銹等雜質，使其表面干燥。然后選擇適當?shù)拇呕椒ê痛呕娏髦?，對動顎進行磁化操作。接著施加磁粉，可采用干式或濕式噴灑方式。在光線明亮的地方觀察磁痕，若出現(xiàn)磁粉堆積，則表明動顎表面或近表面存在裂紋、折疊等缺陷。在大型鑄造加工廠家實際應用中，可將超聲波探傷和磁粉探傷相結合，充分發(fā)揮兩者的優(yōu)勢，提高缺陷的檢出率。同時，大型鑄造加工廠家的檢測人員應具備豐富的經(jīng)驗和專業(yè)知識，嚴格按照檢測標準和規(guī)范進行操作，確保檢測結果的準確性和可靠性，及時發(fā)現(xiàn)動顎的內(nèi)部缺陷，避免事故的發(fā)生。

大型鑄造廠家-騰飛鑄鋼始建于2006年，經(jīng)營時間有將近二十年之久，擁有員工300余人，其中技術人員30人，高 級工程師6人等，擁有德國進口直讀光譜儀等理化檢驗實驗室，硬度儀、超聲波、磁粉探傷儀等質檢設備及技術過硬的質檢人員。探傷級別我們可以達到二級、三級，甚至一級的標準。并且我們采用CAE軟件對鑄造過程進行數(shù)字模擬澆注，使鑄造工藝水平達到新的境界；鑄鋼件的精整采用拋丸等工藝技術，使鑄鋼件的外觀質量得以保證。我們對于質量的追求就只有一個目標，那就是精益求精。

騰飛鑄鋼深知工期是一個企業(yè)能夠長期立足的本源，是信譽和實力的體現(xiàn)。為此針對客戶提出的關于工期的問題，我們作出回應，并從多方面制定了方案，為客戶爭取時間，為我們爭取“能量”。大型鑄鋼件的生產(chǎn)涉及模具、造型、澆注、熱處理、機加工等多道工序，盲目的壓縮工期可能埋下質量隱患。我們騰飛鑄鋼在避免減少工序的情況下，構建了一套嚴謹?shù)墓に嚵鞒蹋瑥脑牧喜少?、生產(chǎn)排程到質量檢測，每一環(huán)節(jié)均實施精細化管理，確保流程無縫銜接。

鑄造碳鋼作為工業(yè)領域應用廣泛的基礎材料之一，其性能主要取決于化學成分的合理配比，其中碳（C）、錳（Mn）、硅（Si）三種元素對鋼的組織和力學性能起著關鍵作用。碳是決定鋼的強度和硬度的核心元素，其含量直接影響鋼的相變行為和組織。在鑄造過程中，碳含量的控制尤為關鍵，過高易導致鑄造缺陷，如縮孔和熱裂，因此需結合鑄造工藝優(yōu)化碳當量，以保證鑄件的綜合性能。錳在鑄造碳鋼中主要起到固溶強化和脫氧的作用，同時能抑制硫的有害影響。作為奧氏體穩(wěn)定元素，錳可提高鋼的淬透性，使鑄件在熱處理后獲得更均勻的組織和更高的強度。同時，硅能強化鐵素體，提高鋼的強度和硬度，但過量硅含量（>0.6%）可能降低塑性和沖擊韌性，因此在保證脫氧效果的前提下需合理控制其含量。在實際生產(chǎn)中，C、Mn、Si三元素的協(xié)同作用對鑄造碳鋼的性能影響深遠。合理的成分設計不僅能優(yōu)化鑄件的鑄造性能，減少缺陷，還能通過后續(xù)熱處理調整組織，滿足不同工況下的力學性能要求。例如，適當提高錳含量可彌補低碳鋼的強度不足，而硅的加入則能細化晶粒，提高材料的耐疲勞性能。因此，在鑄造碳鋼的開發(fā)和優(yōu)化過程中，必須綜合考慮三元素的相互作用，結合鑄造工藝和熱處理制度，才能生產(chǎn)出高性能、高可靠性的鑄鋼件，滿足現(xiàn)代工業(yè)的多樣化需求。

大型鑄鋼件在生產(chǎn)過程中步驟非常之多，并且每一個環(huán)節(jié)都非常的重要。但是應該如何去確保大型鑄鋼件在生產(chǎn)過程中的環(huán)節(jié)不出錯吶？今天就讓我來帶另大家看一看我們騰飛鑄鋼底氣。1.嚴格選材與工藝控制采用優(yōu)質鋼材及輔料，從源頭保障材料性能；結合先進冶煉與鑄造工藝，確保成分均勻、無缺陷。2.精密檢測與技術保障配備光譜分析、超聲波探傷等設備，全程監(jiān)控鑄件尺寸、強度及內(nèi)部結構，杜絕氣孔、裂紋等問題。3.標準化生產(chǎn)體系執(zhí)行ISO質量管理體系，每道工序均按規(guī)范操作，并通過全程可追溯系統(tǒng)實現(xiàn)質量責任到人。4.持續(xù)創(chuàng)新與經(jīng)驗沉淀依托技術團隊，不斷優(yōu)化工藝，同時積累行業(yè)數(shù)據(jù)，針對不同應用場景定制解決方案。

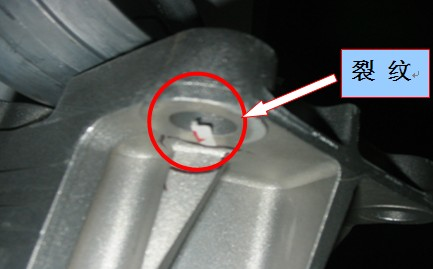

熱裂紋的形成主要源于凝固過程中的收縮應力。在大型鑄鋼廠的實際生產(chǎn)中，若鑄件結構設計不合理，如壁厚差異過大或存在尖銳轉角，會導致局部冷卻速度不均，產(chǎn)生較大的熱應力。此外，澆注系統(tǒng)設計不當也可能加劇這一問題，例如冒口補縮不足或冷鐵布置不合理，使得鑄件在凝固時無法自由收縮，后在薄弱區(qū)域形成裂紋。金屬液的冶金質量同樣關鍵，若熔煉過程中脫氧不充分或雜質含量過高，會降低材料的高溫強度，使鑄件在凝固階段更易開裂。為有效防治熱裂紋，大型鑄鋼廠需采取綜合措施。首先，優(yōu)化鑄件結構設計，避免壁厚突變，采用圓角過渡以減少應力集中。其次，科學設計澆冒系統(tǒng)，確保順序凝固，并通過合理設置冷鐵和保溫措施調節(jié)冷卻速度。在冶金控制方面，需嚴格把控熔煉工藝，降低硫、磷等有害元素含量，并通過孕育處理細化晶粒，提升材料抗裂性。此外，選用退讓性良好的型砂材料，避免因砂型阻力過大而阻礙鑄件收縮。通過系統(tǒng)化的工藝管控和技術創(chuàng)新，大型鑄鋼廠能夠顯著降低熱裂紋風險，生產(chǎn)出高性能的鑄鋼件。大型鑄鋼廠-騰飛鑄鋼深耕在鑄鋼件領域二十余載，研究難題，發(fā)現(xiàn)問題，致力于為客戶提供優(yōu)質鑄鋼件。

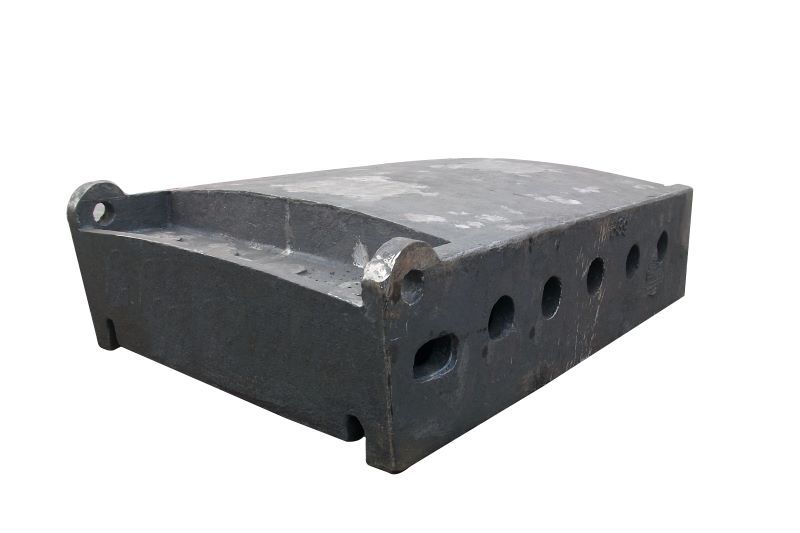

在重型機械、橋梁工程和風電設備等領域，大型鑄鋼件-支座板作為核心承力部件，其性能直接關系到整體結構的安全性與耐久性。大型鑄造廠家-騰飛鑄鋼憑借二十余年的大型鑄件生產(chǎn)經(jīng)驗，深入剖析支座板從材料選型到熱處理的全流程工藝關鍵點，確保每一件產(chǎn)品均達到高標準要求。1.材料選型是工藝的起點。大型鑄鋼件-支座板需具備高強度、高韌性和優(yōu)異的抗疲勞性能，因此通常選用低合金鋼（如ZG270-500、ZG20Mn等），并通過嚴格的化學成分控制（如碳當量CE≤0.45%）來優(yōu)化可焊性與鑄造性能。大型鑄造廠家-騰飛鑄鋼采用光譜分析儀實時監(jiān)測鋼液成分，確保材料符合設計要求。2.鑄造工藝的核心在于溫度與補縮控制。澆注溫度需穩(wěn)定在1520~1550℃之間，過高易導致縮孔，過低則影響流動性。針對支座板厚大部位，采用階梯式澆注系統(tǒng)配合保溫冒口設計，確保鋼液順序凝固，避免縮松缺陷。同時，冷鐵的合理布置可細化晶粒，提升力學性能。3.熱處理是決定性能的關鍵環(huán)節(jié)。正火+回火（QT工藝）是支座板的常用熱處理方法，通過精準控制加熱溫度（890~920℃）和冷卻速率，消除鑄造應力并優(yōu)化組織均勻性。大型鑄造廠家-騰飛鑄鋼依托智能化熱處理爐，實現(xiàn)溫度曲線自動跟蹤，確保批次穩(wěn)定性。4.質量驗證貫穿全程。從超聲波探傷（UT）到力學性能測試，每一件大型鑄鋼件-支座板均需通過嚴格檢測。以某海上風電項目為例，騰飛鑄鋼通過優(yōu)化工藝，使支座板低溫沖擊功提升25%，客戶驗收合格率達100%。
